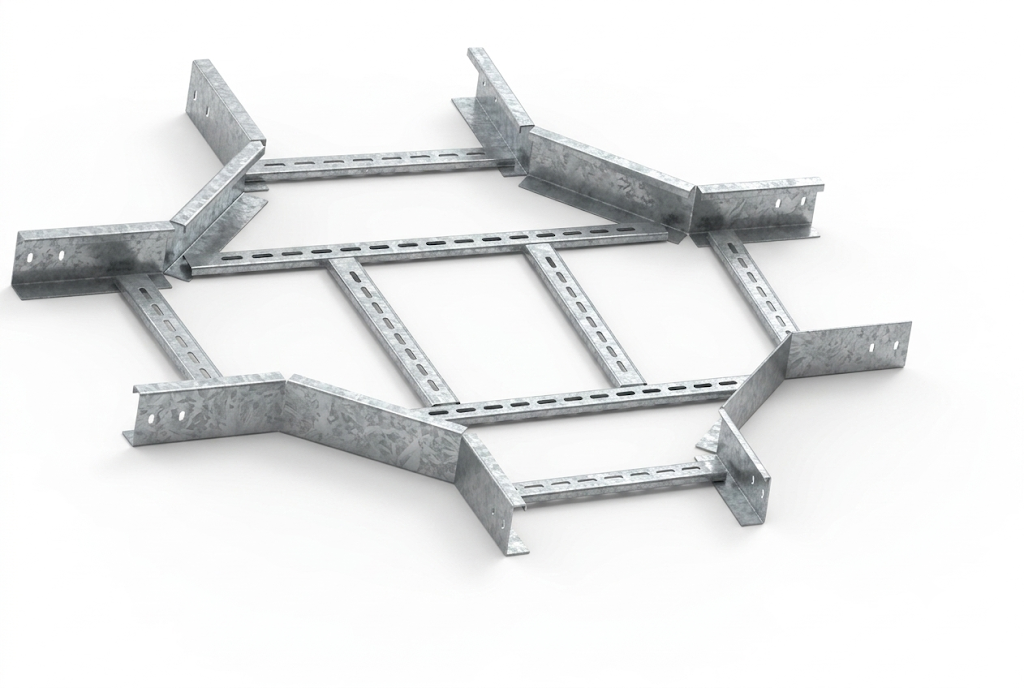

Лоток лестничный разветвительный типа LL на 4 направления R300
Лоток лестничный разветвительный типа LLХ применяется для разветвления кабельной трассы на четыре направления в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно. При необходимости лотки комплектуются крышкой KLLХ. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.
Мы производим нестандартные размеры лотков и консолей по вашим чертежам. Типовые размеры представлены ниже. Для заказа нестандартных параметров звоните: +7 (8453) 66-20-58
| Тип изделия | L, мм | S, мм | В, мм | Н, мм | S1, мм | Количество перемычек | Масса, кг, не более | Артикул |
|---|---|---|---|---|---|---|---|---|
| LL150х50 Х | 950 | 1,2 | 150 | 50 | 1 | 4+4 | 4,10 | LL15050X90128 |
| LL200х50 Х | 1000 | 1,2 | 200 | 50 | 1 | 4+4 | 4,41 | LL20050X90128 |
| LL300х50 Х | 1100 | 1,2 | 300 | 50 | 1 | 4+4 | 5,05 | LL30050X90128 |
| LL400х50 Х | 1200 | 1,2 | 400 | 50 | 1 | 4+4 | 5,68 | LL40050X90128 |
| LL500х50 Х | 1300 | 1,2 | 500 | 50 | 1 | 4+4 | 6,32 | LL50050X90128 |
| LL600х50 Х | 1400 | 1,2 | 600 | 50 | 1 | 4+4 | 6,95 | LL60050X90128 |
| LL150х80 Х | 950 | 1,2 | 150 | 80 | 1 | 4+4 | 4,89 | LL15080X90128 |
| LL200х80 Х | 1000 | 1,2 | 200 | 80 | 1 | 4+4 | 5,20 | LL20080X90128 |
| LL300х80 Х | 1100 | 1,2 | 300 | 80 | 1 | 4+4 | 5,84 | LL30080X90128 |
| LL400х80 Х | 1200 | 1,2 | 400 | 80 | 1 | 4+4 | 6,47 | LL40080X90128 |
| LL500х80 Х | 1300 | 1,2 | 500 | 80 | 1 | 4+4 | 7,11 | LL50080X90128 |
| LL600х80 Х | 1400 | 1,2 | 600 | 80 | 1 | 4+4 | 7,74 | LL60080X90128 |
| LL150х100 Х | 950 | 1,2 | 150 | 100 | 1 | 4+4 | 5,42 | LL150100X90128 |
| LL200х100 Х | 1000 | 1,2 | 200 | 100 | 1 | 4+4 | 5,73 | LL200100X90128 |
| LL300х100 Х | 1100 | 1,2 | 300 | 100 | 1 | 4+4 | 6,37 | LL300100X90128 |
| LL400х100 Х | 1200 | 1,2 | 400 | 100 | 1 | 4+4 | 7,00 | LL400100X90128 |
| LL500х100 Х | 1300 | 1,2 | 500 | 100 | 1 | 4+4 | 7,64 | LL500100X90128 |
| LL600х100 Х | 1400 | 1,2 | 600 | 100 | 1 | 4+4 | 8,27 | LL600100X90128 |
| LL150х50 Х | 950 | 1,5 | 150 | 50 | 1 | 4+4 | 4,76 | LL15050X90158 |
| LL200х50 Х | 1000 | 1,5 | 200 | 50 | 1 | 4+4 | 5,07 | LL20050X90158 |
| LL300х50 Х | 1100 | 1,5 | 300 | 50 | 1 | 4+4 | 5,71 | LL30050X90158 |
| LL400х50 Х | 1200 | 1,5 | 400 | 50 | 1 | 4+4 | 6,34 | LL40050X90158 |
| LL500х50 Х | 1300 | 1,5 | 500 | 50 | 1 | 4+4 | 6,98 | LL50050X90158 |
| LL600х50 Х | 1400 | 1,5 | 600 | 50 | 1 | 4+4 | 7,61 | LL60050X90158 |
| LL150х80 Х | 950 | 1,5 | 150 | 80 | 1 | 4+4 | 5,74 | LL15080X90158 |
| LL200х80 Х | 1000 | 1,5 | 200 | 80 | 1 | 4+4 | 6,06 | LL20080X90158 |
| LL300х80 Х | 1100 | 1,5 | 300 | 80 | 1 | 4+4 | 6,70 | LL30080X90158 |
| LL400х80 Х | 1200 | 1,5 | 400 | 80 | 1 | 4+4 | 7,33 | LL40080X90158 |
| LL500х80 Х | 1300 | 1,5 | 500 | 80 | 1 | 4+4 | 7,96 | LL50080X90158 |
| LL600х80 Х | 1400 | 1,5 | 600 | 80 | 1 | 4+4 | 8,60 | LL60080X90158 |
| LL150х100 Х | 950 | 1,5 | 150 | 100 | 1 | 4+4 | 6,40 | LL150100X90158 |
| LL200х100 Х | 1000 | 1,5 | 200 | 100 | 1 | 4+4 | 6,72 | LL200100X90158 |
| LL300х100 Х | 1100 | 1,5 | 300 | 100 | 1 | 4+4 | 7,36 | LL300100X90158 |
| LL400х100 Х | 1200 | 1,5 | 400 | 100 | 1 | 4+4 | 7,99 | LL400100X90158 |
| LL500х100 Х | 1300 | 1,5 | 500 | 100 | 1 | 4+4 | 8,62 | LL500100X90158 |
| LL600х100 Х | 1400 | 1,5 | 600 | 100 | 1 | 4+4 | 9,26 | LL600100X90158 |
| LL150х50 Х | 950 | 2 | 150 | 50 | 1 | 4+4 | 5,85 | LL15050X90208 |
| LL200х50 Х | 1000 | 2 | 200 | 50 | 1 | 4+4 | 6,17 | LL20050X90208 |
| LL300х50 Х | 1100 | 2 | 300 | 50 | 1 | 4+4 | 6,81 | LL30050X90208 |
| LL400х50 Х | 1200 | 2 | 400 | 50 | 1 | 4+4 | 7,44 | LL40050X90208 |
| LL500х50 Х | 1300 | 2 | 500 | 50 | 1 | 4+4 | 8,07 | LL50050X90208 |
| LL600х50 Х | 1400 | 2 | 600 | 50 | 1 | 4+4 | 8,71 | LL60050X90208 |
| LL150х80 Х | 950 | 2 | 150 | 80 | 1 | 4+4 | 7,17 | LL15080X90208 |
| LL200х80 Х | 1000 | 2 | 200 | 80 | 1 | 4+4 | 7,49 | LL20080X90208 |
| LL300х80 Х | 1100 | 2 | 300 | 80 | 1 | 4+4 | 8,13 | LL30080X90208 |
| LL400х80 Х | 1200 | 2 | 400 | 80 | 1 | 4+4 | 8,76 | LL40080X90208 |
| LL500х80 Х | 1300 | 2 | 500 | 80 | 1 | 4+4 | 9,39 | LL50080X90208 |
| LL600х80 Х | 1400 | 2 | 600 | 80 | 1 | 4+4 | 10,03 | LL60080X90208 |
| LL150х100 Х | 950 | 2 | 150 | 100 | 1 | 4+4 | 8,05 | LL150100X90208 |
| LL200х100 Х | 1000 | 2 | 200 | 100 | 1 | 4+4 | 8,37 | LL200100X90208 |
| LL300х100 Х | 1100 | 2 | 300 | 100 | 1 | 4+4 | 9,00 | LL300100X90208 |
| LL400х100 Х | 1200 | 2 | 400 | 100 | 1 | 4+4 | 9,64 | LL400100X90208 |
| LL500х100 Х | 1300 | 2 | 500 | 100 | 1 | 4+4 | 10,27 | LL500100X90208 |
| LL600х100 Х | 1400 | 2 | 600 | 100 | 1 | 4+4 | 10,91 | LL600100X90208 |
Детальное описание для данного товара готовится.
Подберем всю продукцию по вашей смете.
Инструкция по монтажу предоставляется по запросу.
