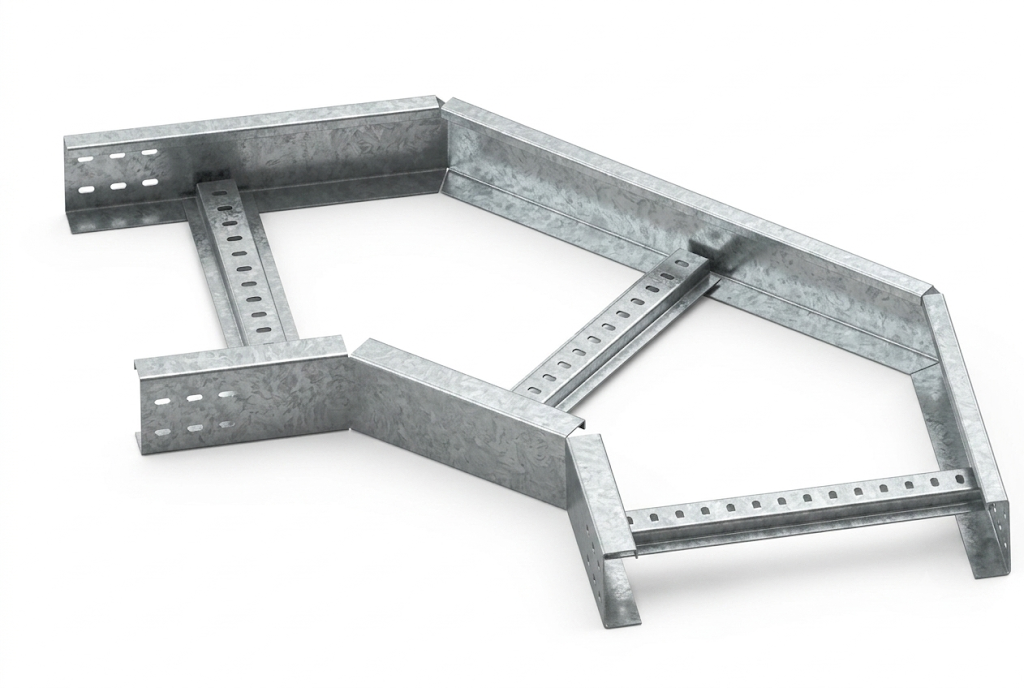

Лоток лестничный угловой LLU90 R300
Лоток лестничный угловой LLU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно. При необходимости лотки комплектуются крышкой KLLU90. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.
Мы производим нестандартные размеры лотков и консолей по вашим чертежам. Типовые размеры представлены ниже. Для заказа нестандартных параметров звоните: +7 (8453) 66-20-58
| Тип изделия | L, мм | S, мм | В, мм | Н, мм | S1, мм | Количество перемычек | Масса, кг, не более | Артикул |
|---|---|---|---|---|---|---|---|---|
| LL150х50 U90 | 550 | 1,2 | 150 | 50 | 1 | 3 | 1,57 | LL15050U90123 |
| LL200х50 U90 | 600 | 1,2 | 200 | 50 | 1 | 3 | 1,75 | LL20050U90123 |
| LL300х50 U90 | 700 | 1,2 | 300 | 50 | 1 | 3 | 2,12 | LL30050U90123 |
| LL400х50 U90 | 800 | 1,2 | 400 | 50 | 1 | 3 | 2,49 | LL40050U90123 |
| LL500х50 U90 | 900 | 1,2 | 500 | 50 | 1 | 3 | 2,85 | LL50050U90123 |
| LL600х50 U90 | 1000 | 1,2 | 600 | 50 | 1 | 3 | 3,22 | LL60050U90123 |
| LL150х80 U90 | 550 | 1,2 | 150 | 80 | 1 | 3 | 1,94 | LL15080U90123 |
| LL200х80 U90 | 600 | 1,2 | 200 | 80 | 1 | 3 | 2,14 | LL20080U90123 |
| LL300х80 U90 | 700 | 1,2 | 300 | 80 | 1 | 3 | 2,55 | LL30080U90123 |
| LL400х80 U90 | 800 | 1,2 | 400 | 80 | 1 | 3 | 2,95 | LL40080U90123 |
| LL500х80 U90 | 900 | 1,2 | 500 | 80 | 1 | 3 | 3,36 | LL50080U90123 |
| LL600х80 U90 | 1000 | 1,2 | 600 | 80 | 1 | 3 | 3,76 | LL60080U90123 |
| LL150х100 U90 | 550 | 1,2 | 150 | 100 | 1 | 3 | 2,19 | LL150100U90123 |
| LL200х100 U90 | 600 | 1,2 | 200 | 100 | 1 | 3 | 2,40 | LL200100U90123 |
| LL300х100 U90 | 700 | 1,2 | 300 | 100 | 1 | 3 | 2,84 | LL300100U90123 |
| LL400х100 U90 | 800 | 1,2 | 400 | 100 | 1 | 3 | 3,27 | LL400100U90123 |
| LL500х100 U90 | 900 | 1,2 | 500 | 100 | 1 | 3 | 3,70 | LL500100U90123 |
| LL600х100 U90 | 1000 | 1,2 | 600 | 100 | 1 | 3 | 4,13 | LL600100U90123 |
| LL150х50 U90 | 550 | 1,5 | 150 | 50 | 1 | 3 | 1,88 | LL15050U90153 |
| LL200х50 U90 | 600 | 1,5 | 200 | 50 | 1 | 3 | 2,08 | LL20050U90153 |
| LL300х50 U90 | 700 | 1,5 | 300 | 50 | 1 | 3 | 2,48 | LL30050U90153 |
| LL400х50 U90 | 800 | 1,5 | 400 | 50 | 1 | 3 | 2,88 | LL40050U90153 |
| LL500х50 U90 | 900 | 1,5 | 500 | 50 | 1 | 3 | 3,27 | LL50050U90153 |
| LL600х50 U90 | 1000 | 1,5 | 600 | 50 | 1 | 3 | 3,67 | LL60050U90153 |
| LL150х80 U90 | 550 | 1,5 | 150 | 80 | 1 | 3 | 2,34 | LL15080U90153 |
| LL200х80 U90 | 600 | 1,5 | 200 | 80 | 1 | 3 | 2,57 | LL20080U90153 |
| LL300х80 U90 | 700 | 1,5 | 300 | 80 | 1 | 3 | 3,01 | LL30080U90153 |
| LL400х80 U90 | 800 | 1,5 | 400 | 80 | 1 | 3 | 3,46 | LL40080U90153 |
| LL500х80 U90 | 900 | 1,5 | 500 | 80 | 1 | 3 | 3,91 | LL50080U90153 |
| LL600х80 U90 | 1000 | 1,5 | 600 | 80 | 1 | 3 | 4,35 | LL60080U90153 |
| LL150х100 U90 | 550 | 1,5 | 150 | 100 | 1 | 3 | 2,65 | LL150100U90153 |
| LL200х100 U90 | 600 | 1,5 | 200 | 100 | 1 | 3 | 2,89 | LL200100U90153 |
| LL300х100 U90 | 700 | 1,5 | 300 | 100 | 1 | 3 | 3,37 | LL300100U90153 |
| LL400х100 U90 | 800 | 1,5 | 400 | 100 | 1 | 3 | 3,85 | LL400100U90153 |
| LL500х100 U90 | 900 | 1,5 | 500 | 100 | 1 | 3 | 4,33 | LL500100U90153 |
| LL600х100 U90 | 1000 | 1,5 | 600 | 100 | 1 | 3 | 4,81 | LL600100U90153 |
| LL150х50 U90 | 550 | 2 | 150 | 50 | 1 | 3 | 2,40 | LL15050U90203 |
| LL200х50 U90 | 600 | 2 | 200 | 50 | 1 | 3 | 2,62 | LL20050U90203 |
| LL300х50 U90 | 700 | 2 | 300 | 50 | 1 | 3 | 3,07 | LL30050U90203 |
| LL400х50 U90 | 800 | 2 | 400 | 50 | 1 | 3 | 3,53 | LL40050U90203 |
| LL500х50 U90 | 900 | 2 | 500 | 50 | 1 | 3 | 3,98 | LL50050U90203 |
| LL600х50 U90 | 1000 | 2 | 600 | 50 | 1 | 3 | 4,43 | LL60050U90203 |
| LL150х80 U90 | 550 | 2 | 150 | 80 | 1 | 3 | 3,01 | LL15080U90203 |
| LL200х80 U90 | 600 | 2 | 200 | 80 | 1 | 3 | 3,27 | LL20080U90203 |
| LL300х80 U90 | 700 | 2 | 300 | 80 | 1 | 3 | 3,79 | LL30080U90203 |
| LL400х80 U90 | 800 | 2 | 400 | 80 | 1 | 3 | 4,31 | LL40080U90203 |
| LL500х80 U90 | 900 | 2 | 500 | 80 | 1 | 3 | 4,82 | LL50080U90203 |
| LL600х80 U90 | 1000 | 2 | 600 | 80 | 1 | 3 | 5,34 | LL60080U90203 |
| LL150х100 U90 | 550 | 2 | 150 | 100 | 1 | 3 | 3,43 | LL150100U90203 |
| LL200х100 U90 | 600 | 2 | 200 | 100 | 1 | 3 | 3,71 | LL200100U90203 |
| LL300х100 U90 | 700 | 2 | 300 | 100 | 1 | 3 | 4,27 | LL300100U90203 |
| LL400х100 U90 | 800 | 2 | 400 | 100 | 1 | 3 | 4,83 | LL400100U90203 |
| LL500х100 U90 | 900 | 2 | 500 | 100 | 1 | 3 | 5,38 | LL500100U90203 |
| LL600х100 U90 | 1000 | 2 | 600 | 100 | 1 | 3 | 5,94 | LL600100U90203 |
Детальное описание для данного товара готовится.
Подберем всю продукцию по вашей смете.
Инструкция по монтажу предоставляется по запросу.
Сертификаты и паспорта качества для данного товара не загружены.
